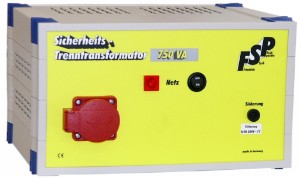

Sicherheits-Trenntransformator



300VA - 750VA - 1500VA

Das Optimum an Sicherheit!

Unser Trenntransformator ist eine sinnvolle Ergänzung jeder Prüfeinrichtung, jedes Arbeitsplatzes und jeder Werkstatt in Beruf, Schule oder Privat, welche mit Netzspannung arbeitet.
Der Trenntrafo wird komplett und sofort Einsatzbereit im modernen Gehäuse mit Netzschalter, Leuchte und Sicherung  in drei Leistungsklasse von 300, 750 und 1500VA angeboten.



Die Wirkungsweise des Trenntrafos ist folgende:

Das Stromnetz einer Firma oder eines Hauses ist geerdet. Das bedeutet, zwischen der Phase und dem Schutzleiter(Erdleiter) liegt eine Spannung von 230V~ an. Da der Schutzleiter geerdet ist, könnten Sie den einen Kontakt einer Glühbirne mit der Phase verbinden und das andere Kabel der Lampe in den Boden stecken. Die Lampe würde leuchten, da der Stromkreis von der Steckdose über die Lampe zum Boden geschlossen ist. Wenn anstelle der Leuchte eine Person wäre, würde ein großer und lebensgefährlicher Strom über den Körper zum Boden (Erde) fließen.
Alle Spannungen hinter dem Trenntrafo sind erdungsfrei. Das bedeutet, wenn Sie jetzt die Lampe mit dem Ausgang des Trenntrafos und mit der Erde verbinden, passiert nichts! Der Stromkreis ist nicht geschlossen, da der Trenntrafo den geerdeten Stromkreis unterbricht.
So werden Unfälle durch versehentliches Berühren der Phase vermieden.

Aber Vorsicht, die Physik läßt sich nicht ausschalten. Berühren Sie beide Pole der Steckdose des Trenntrafos, ist der Stromkreis wieder geschlossen und der Strom fließt von einem in den anderen Finger!

Technische Daten:
Höhe: 180mm
Breite: 310mm
Tiefe: 260mm
Gewicht: ca.   8kg (300VA)
 ca. 13kg (750VA)
 ca. 22kg (1500VA)
Betriebsspannung:  230V~ 50-60Hz
Anschluß:  Schuko
Ausgangsspannung: 230V~ +/- 5%
Nennstrom:  1,3A~ (300VA)
   3,3A~ (750VA)
   6,3A~ (1500VA)
Gehäuse:  Kunststoff
Frontplatte: 2mm Alu kunststoffbeschichtet
Rückplatte: 2mm Alu
Lüftung:  passiv

Trenntrafo 300VA  Best. Nr.: 2022
Trenntrafo 750VA   Best. Nr.: 2020
Trenntrafo 1500VA  Best. Nr.: 2021
